想象一下，在AI訓練、高性能計算、分布式存儲的“心臟”——數據中心網絡里，RoCEv2（RDMA over Converged Ethernet v2）正以驚人的速度傳輸著海量數據。它繞過了操作系統內核，讓應用直通網卡，速度飆升！但高速也伴隨著風險：網絡一旦擁塞，數據包丟失，整個高性能應用就可能“翻車”。這時，一個低調卻至關重要的守護者站了出來：PFC（Priority-based Flow Control，基于優先級的流量控制）。它就像網絡流量的“精密剎車系統”，確保關鍵數據永不丟失。今天，就讓我們一起揭開PFC的神秘面紗！
什么是PFC
PFC是一種以Ethernet為基礎的流控機制，它允許以優先級（Priority）為單位，控制特定優先級類別的網絡流量。簡單來說，當某個優先級的流量出現擁堵或包溢出時，PFC可以暫停對應優先級的流量，避免數據丟失，確保關鍵數據的穩定傳輸。
PFC如何工作？一場精妙的“反壓”對話
PFC的交互本質是接收方（Rx）向發送方（Tx）發送“暫停（Pause）” 或“恢復（Resume）” 指令。讓我們分解這個過程：
1. 場景：接收端交換機端口（或網卡）的特定優先級隊列的緩沖區即將被填滿（達到預設閾值）。
2. 發出警報（Pause）：
接收端檢測到擁塞的優先級隊列；
立即構造一個PFC Pause Frame；
在報文中明確指定需要暫停的優先級（如優先級3）以及需要暫停的時間長度（Pause Time）；
將這個Pause Frame發送給直接相連的上游設備（發送端交換機或服務器網卡）。
3. 執行剎車（Hold）：
上游設備（Tx）收到PFC Pause Frame；
解析報文，得知需要暫停哪個優先級（如優先級3）的流量發送；
立即停止發送該優先級的數據幀；
暫停的持續時間由報文中的Pause Time字段指定（單位是512 bit time，可換算成時間）。
4. 緩解與恢復（Resume）：
接收端緩沖區被排空，擁塞解除；
接收端可以發送一個新的PFC Pause Frame，將對應優先級的Pause Time設置為0。這就是“恢復（Resume）”信號；
上游設備（Tx）收到Pause Time = 0的報文后，立即恢復發送該優先級的數據幀。
PFC Pause Frame報文長什么樣呢
理解了交互，我們再來看看這個關鍵的“剎車指令”——PFC Pause Frame的報文結構（基于IEEE 802.1Qbb標準）：
關鍵字段解析：
Priority Enable Vector (2字節)：這是控制開關。例如，它的值是 0x04 (二進制 0000 0100)，表示只對優先級2 (因為Bit2=1)進行流量控制。其他優先級不受影響。
Pause Time (每個優先級2字節)：這是剎車時長。對于Priority Enable Vector中啟用的優先級，其對應的Time字段值表示請求發送方暫停該優先級流量的時長。Time = 0 表示“立即恢復”發送該優先級流量。Time >0表示暫停的時長（單位是512 bit time，在10Gbps鏈路上，1個512 bit time = 51.2 ns）。
Opcode (01-01)：明確這是PFC幀，而不是普通的PAUSE幀（Opcode為00-01）。
PFC 應用場景
PFC在實際數據中心環境中的應用場景極為廣泛，主要包括：
AI/ML訓練集群：保障GPU間高速RDMA通信不丟包、低延遲；
超融合基礎架構/HCI：保證虛擬化存儲（vSAN, Ceph等）后端網絡穩定高效；
高性能分布式存儲：確保存儲節點間數據同步的可靠性；
金融交易系統：滿足微秒級交易延遲要求。
PFC 實戰測試：如何驗證你的“剎車系統”可靠
為了確保PFC功能的正確性和有效性，測試是非常重要的一環。以下使用信而泰測試儀表X5-400G設備對PFC功能進行測試：

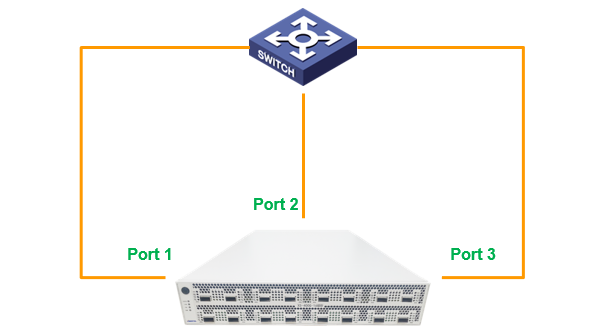

測試拓撲和主要配置如下所示：
如上圖所示，測試儀模擬兩端口向一個端口發流的擁塞場景，從而來驗證DUT的PFC功能，被測設備使用華三的s9825-8C-G；

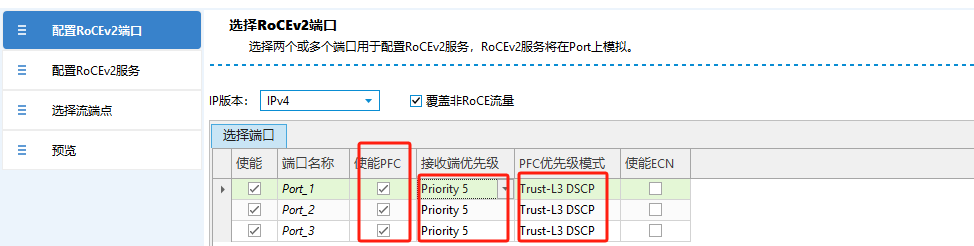

1. 占用3個端口，port1和port2用于發送QP流量，port3用于接收，使用RoCEv2向?qū)В鼓躊FC，以Priority 5 為例；

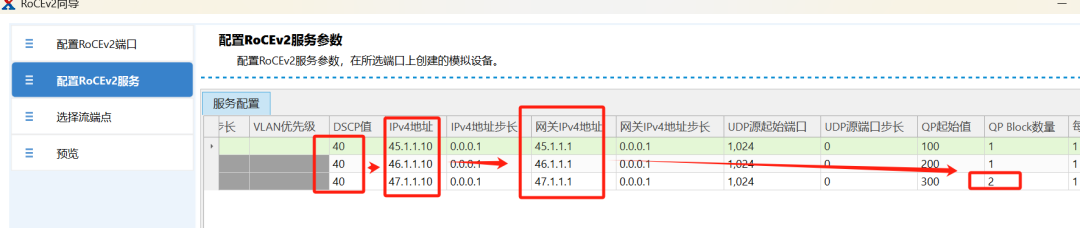

2. 配置RoCEv2 Server：配置DSCP值:40，配置ipv4地址與DUT對應，阻塞端口port3的QP Block數量設置為2；（需要保證源QP Block數量與目標QP Block數量一致）

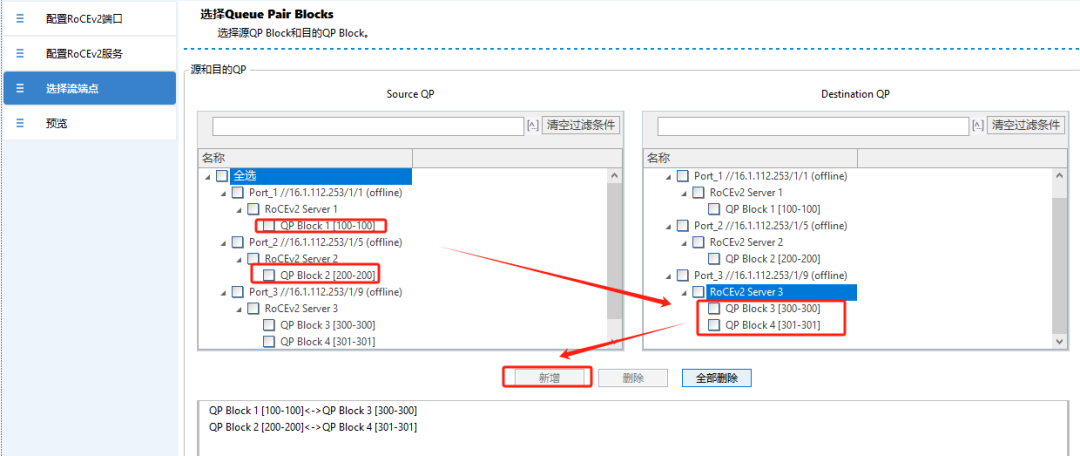

3. 選擇流端點：勾選上server1和server2打向server3的QP block，點擊完成即可；

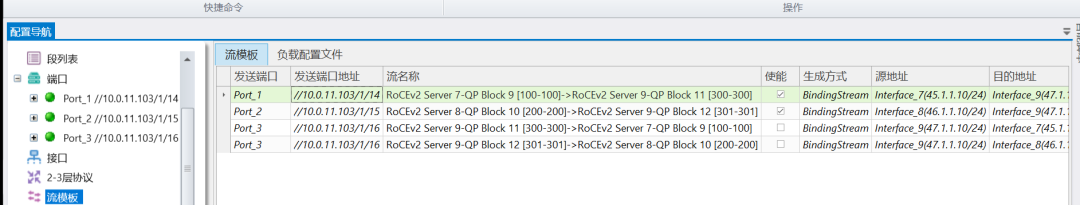

4. 在流模板處查看，使用向?qū)瓿膳浜蠛竽J是生成雙向流量，去使能port3發送的流量即可；

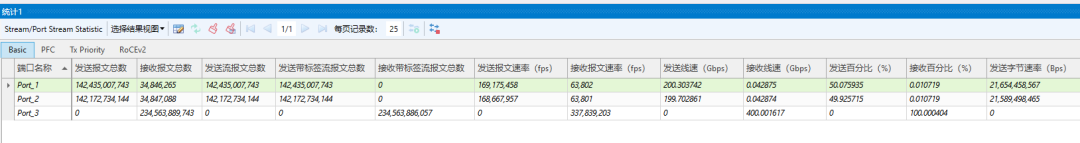

5. 先將Port 1和Port2打往Port3的線速流量運行起來，此時可以觀察到port1和port2的發送速率為100%，然后將DUT使能PFC功能后，可以觀察到兩端口流量的發送速率降速至50%；

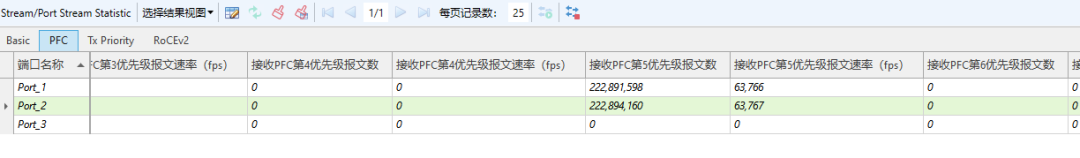

6. 測試儀PFC報文統計查看，可統計到DUT發送的第5優先級的PFC報文；

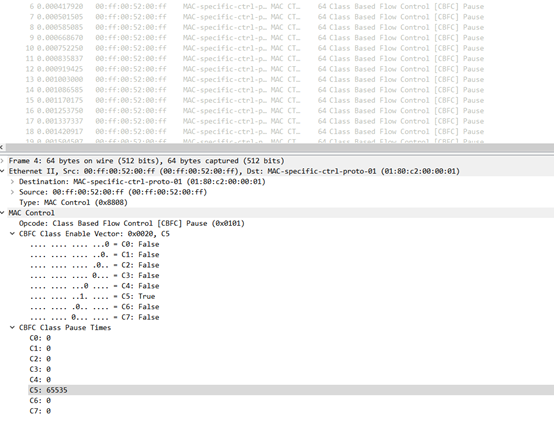

7. Port 1和Port 2上啟動捕獲，其中pause time包含0和65535的PFC報文。
DarYu-X/E系列網絡測試儀
信而泰現已推出X2-100G-12QSFP28、X5-400G高密度以及E2-100G-4QSFP28-Q測試模塊，均支持測試RoCEv2協議，支持100G/200G/400G的多速率以太網測試，信而泰的RoCEv2深度測試，為網絡設備商、云服務商及企業用戶提供了不可或缺的工具，有效識別瓶頸、優化配置，極大提升RoCEv2部署信心，是推動高性能無損網絡從架構設計走向大規模、高效率實際應用的關鍵環節。
